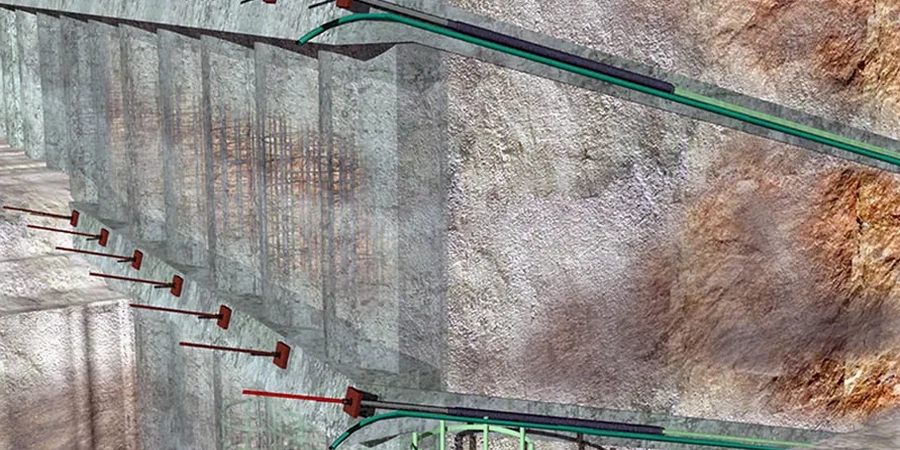

Ob eine schwere Lafranki-Bohrung für einen permanenten Litzenanker oder eine kompakte Kleemann-Anlage für Kurzzeitanker – die Geräte, die wir in Erlangen einsetzen, müssen mit dem harten Untergrund zurechtkommen. Der Burgsandstein, der weite Teile des Hugenottenstadt-Untergrunds prägt, verlangt nach Drehschlagbohrverfahren mit exzentrischer Ringkrone, bevor der Ankerstahl überhaupt gesetzt werden kann. In unserer Erfahrung scheitern Standardgeräte hier schnell. Eine präzise Pfahlfundamentierung und Rückverankerung ist daher oft die einzige wirtschaftlich sinnvolle Lösung für tiefe Baugruben. Die Bemessung folgt dabei nicht nur der Last, sondern vor allem der lokalen Geologie: verwitterte Zonen, eingelagerte Tonsteinbänder und schwankende Grundwasserstände entlang der Regnitz-Niederung machen jede Berechnung in Erlangen zu einem Unikat. Der Ingenieur muss vorab genau wissen, ob die Kraft in die unverwitterte Felsbank eingeleitet wird oder ob eine Krafteinleitung im Lockergestein über ein Verpresssystem mit Mehrfachmanschette erforderlich ist.
Die Qualität eines Verpressankers in Erlangen entscheidet sich im Kontaktbereich Zementstein-Burgsandstein – nicht im Stahlquerschnitt.
Ablauf und Umfang
Lokaler geotechnischer Kontext
Was wir in Erlangen immer wieder sehen: Baufirmen übernehmen die Krafteinleitungslänge aus der Vorbemessung ungeprüft, ohne die tatsächliche Felsqualität an der Bohrlochsohle zu verifizieren. Der Burgsandstein ist hier tückisch – scheinbar feste Bänke können nach einem Meter in mürbes, verwittertes Material übergehen. Wird dann die volle Prüflast aufgebracht, kommt es zum plötzlichen Auszug des Ankers. Ein solcher Abnahmeversager stoppt die Baustelle für Tage. Ein weiterer klassischer Fehler ist die Vernachlässigung der Nachbarverankerung: In der dichten Bebauung der Erlanger Innenstadt beeinflussen sich die Spannungszwiebeln paralleler Anker gegenseitig. Eine Gruppenwirkung ohne räumliches FE-Modell zu bemessen, gefährdet die Standsicherheit der gesamten Verbauwand. Die Folgen reichen von unzulässigen Verformungen der angrenzenden Gebäude bis zum vollständigen Verbauversagen.
Referenznormen
DIN EN 1997-1:2014 – Eurocode 7 (Entwurf, Berechnung und Bemessung), DIN 1054:2010 – Baugrund – Sicherheitsnachweise, DIN EN 1537:2013 – Ausführung von Verpressankern
Ergänzende Leistungen
Vorbemessung und FE-Analyse
Erstellung des geotechnischen Modells auf Basis von CPT-Sondierungen und Labordaten. Bemessung der aktiven Litzenanker oder passiven Bodennägel mittels räumlicher Finite-Elemente-Berechnung unter Berücksichtigung der Bauwerkslasten.
Eignungs- und Abnahmeprüfungen
Durchführung und Auswertung der statischen Prüfungen nach DIN EN 1537. Beurteilung des Kriechmaßes ks und der scheinbaren freien Stahllänge direkt vor Ort in Erlangen.
Bauüberwachung und Dokumentation
Kontinuierliche Begleitung der Ankerherstellung. Kontrolle des Verpressprotokolls, des Bohrfortschritts und der geologischen Aufnahme jeder Ankerbohrung.
Typische Parameter
Fragen und Antworten
Was kostet die Bemessung eines aktiven Verpressankers in Erlangen ungefähr?
Die Kosten für die statische Berechnung und Prüfbegleitung liegen je nach Projektgröße und Anzahl der Anker typischerweise zwischen €1.090 und €3.030. Der genaue Preis hängt von der erforderlichen Bohrkampagne und der Anzahl der FE-Modellvarianten ab.
Welche Ankerlängen sind für den Erlanger Burgsandstein typisch?
Die Längen variieren stark mit der Tiefe des Felshorizonts. In der Innenstadt reichen die Anker oft 8 bis 12 Meter tief, um die quartären Sande zu durchörtern und eine Verankerungsstrecke von 4 bis 6 Metern im Fels zu erreichen. Bei tiefen Baugruben am Hang sind auch 18 bis 25 Meter keine Seltenheit.
Warum ist eine Eignungsprüfung vor Ort zwingend notwendig?
Weil die Mantelreibungswerte aus Tabellenwerken für den heterogenen Burgsandstein zu unsicher sind. Nur die Eignungsprüfung mit stufenweiser Belastung zeigt das tatsächliche Tragverhalten und eventuelle Kriechverformungen im Kontaktbereich Zementstein-Fels.
Können passive Anker bei beengten Platzverhältnissen in Erlangen eingesetzt werden?
Ja, passive Bodennägel sind oft die erste Wahl, wenn außerhalb des Grundstücks keine Rechte für permanente Anker eingeholt werden können. Sie werden im Raster gesetzt und mit einer Spritzbetonschale kombiniert. Die Bemessung muss aber die geringere Steifigkeit im Vergleich zum aktiven Anker ausgleichen.
