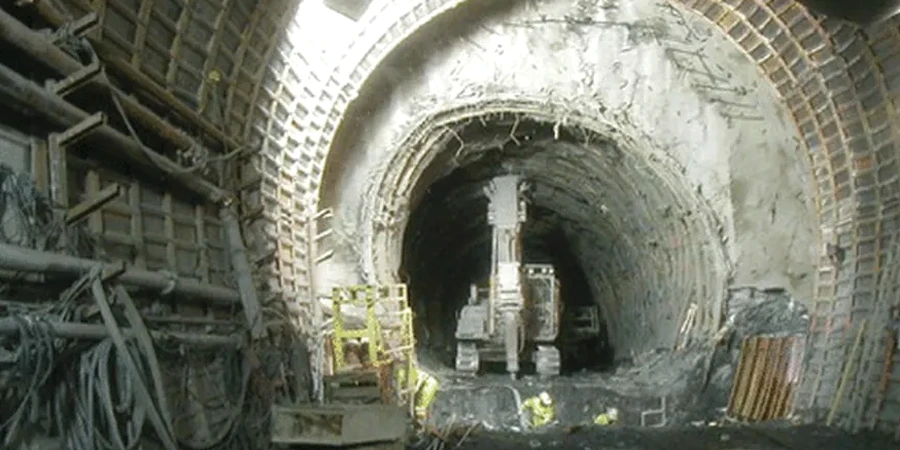

Die Annahme, dass sich die Standsicherheit eines Tunnels im Erlanger Stadtgebiet allein über Erfahrungswerte aus benachbarten Projekten ableiten lässt, hat schon manchen Bauablauf ins Stocken gebracht. Die quartären Talfüllungen der Regnitz und die Verwitterungszonen des mittelfränkischen Keupers erzeugen eine Heterogenität, die ohne eine detaillierte geotechnische Analyse für Tunnelvortriebe in weichem Boden nicht beherrschbar ist. Erlangens Untergrund wechselt auf kurzer Distanz zwischen rolligen Sedimenten und tonig-schluffigen Zersetzungsprodukten – ein Umstand, der bei der Planung von Kanalvortrieben oder unterirdischen Leitungsgängen oft unterschätzt wird. Unser Labor stützt sich auf eine Kombination aus direkter Aufschlussbohrung und geophysikalischer Vorerkundung, ergänzt durch eine Korngrößenanalyse, um die Erosionsanfälligkeit der Feinsandlagen zu quantifizieren. Nur so lassen sich Setzungsprognosen und Ortsbruststabilität verlässlich bewerten.
Die zuverlässige Vorhersage des Verformungsverhaltens in den weichen Regnitztal-Sedimenten entscheidet über die Machbarkeit eines maschinellen Schildvortriebs.
Ablauf und Umfang
Lokaler geotechnischer Kontext
Mit einer Einwohnerzahl von über 116.000 und einer dichten innerstädtischen Bebauung entlang der Nürnberger Straße und der Werner-von-Siemens-Straße entfalten setzungsbedingte Schäden an Nachbarbauwerken während eines Tunnelvortriebs eine ungleich höhere Brisanz als im freien Feld. Die weichen Bodenschichten im Erlanger Stadtgebiet neigen bei unzureichender Stützung der Ortsbrust zu einem progressiven Bruchmechanismus, der innerhalb weniger Stunden Tagesbrüche auslösen kann – ein Szenario, das bei früheren Leitungsbaumaßnahmen in der Altstadt beobachtet wurde. Eine auf belastbaren Kennwerten basierende geotechnische Analyse für Tunnelvortriebe in weichem Boden ist daher nicht allein eine Frage der Bemessung, sondern der Betriebssicherheit des gesamten umliegenden Infrastrukturnetzes. Die Verformungsprognose muss den Einflussbereich der Setzungsmulde auf bestehende Gründungen explizit abbilden, um Schadensklassen nach DIN 4123 zuverlässig einhalten zu können.
Referenznormen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 18312:2019-09 (VOB Vergabe- und Vertragsordnung für Bauleistungen – Untertagebauarbeiten), DIN 4123:2013-04 (Ausschachtungen, Gründungen und Unterfangungen im Bereich bestehender Gebäude), DIN EN ISO 17892-Reihe (Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben), Empfehlungen des Arbeitskreises „Tunnelbau“ (EAB) der DGGT.
Ergänzende Leistungen
Kombinierte Drucksondierung und Laborversuche
Verknüpfung von CPTu-Daten mit Triaxial- und Ödometerversuchen zur Kalibrierung eines wirklichkeitsnahen Stoffmodells für die FE-Berechnung der Ortsbruststabilität.
Setzungsprognose und Bauwerksinteraktion
Analytische und numerische Berechnung der Setzungsmulde unter Berücksichtigung der Steifigkeit des Tübbingausbaus und der Gründungsart der angrenzenden Bebauung.
Klassifizierung nach DIN 18312
Einstufung des anstehenden Bodens in Homogenbereiche für den Tunnelvortrieb, basierend auf den maßgebenden Gesteinskennwerten und dem zu erwartenden Löse- und Stützverhalten.
Bewertung der Wasserhaltung
Ermittlung des Durchlässigkeitsbeiwerts im Großversuch und Festlegung der erforderlichen Grundwasserabsenkung zur Vermeidung hydraulischer Grundbrüche an der Ortsbrust.
Typische Parameter
Fragen und Antworten
Welche Parameter sind für die Standsicherheit eines Tunnels im Erlanger Keuper entscheidend?
Die undränierte Scherfestigkeit cu der Verwitterungszone und die Steifigkeit des liegenden Sandsteinkeupers. Wir ermitteln diese Werte mit Triaxialversuchen und CPT-Sondierungen, um den erforderlichen Stützdruck für die Ortsbrust nicht pauschal, sondern schichtspezifisch festzulegen. Auch die Sensitivität der Tone gegenüber Wasserzutritt ist ein kritischer Faktor, den wir über Atterberg-Grenzen und Zerfallversuche quantifizieren.
Was kostet eine geotechnische Analyse für einen Tunnelvortrieb in weichem Boden?
Die Kosten liegen je nach Umfang der erforderlichen Baugrunderkundung und Laborversuche üblicherweise in einer Spanne von €4.070 bis €16.400. Der genaue Aufwand hängt von der Tunnellänge, der Anzahl der Aufschlusspunkte und der Komplexität des Schichtenmodells ab. Wir erstellen nach einer ersten Akteneinsicht ein verbindliches Angebot, das exakt auf Ihre Projektparameter zugeschnitten ist.
Ab wann spricht man im Tunnelbau von «weichem Boden»?
Im Sinne der DIN 18312 und der Empfehlungen des DGGT-Arbeitskreises Tunnelbau gelten Böden mit einer undränierten Scherfestigkeit cu kleiner 30 kPa und einem Steifemodul Es unter 10 MN/m² als weich. In Erlangen trifft dies auf die quartären Auelehme und die obere Verwitterungszone des Keupers zu. Diese Horizonte zeigen zudem ein ausgeprägtes Kriechverhalten, das bei der Dimensionierung der temporären Sicherung berücksichtigt werden muss.
Wie wird die Interaktion zwischen Tunnelvortrieb und bestehenden Gebäuden bewertet?
Wir erstellen eine Setzungsprognose auf Basis des Schichtenmodells und der Vortriebsparameter, die den Einflussbereich der Setzungsmulde auf die Gründungskörper der Nachbarbebauung abbildet. Anschließend bewerten wir die zu erwartenden Winkelverdrehungen und Dehnungen gemäß den Schadensklassen nach DIN 4123 und den Grenzwerten der Erlanger Bauaufsicht.
Welche Normen und Regelwerke liegen der Analyse zugrunde?
Die Untersuchungen und die darauf aufbauende gutachtliche Bewertung folgen dem Eurocode 7 (DIN EN 1997-1:2014-03), der DIN 18312 für Untertagebauarbeiten und den Empfehlungen des Arbeitskreises Tunnelbau (EAB) der DGGT. Für die Laborversuche gilt die DIN EN ISO 17892-Reihe. Die Einhaltung dieser Regelwerke ist Voraussetzung für die Genehmigungsfähigkeit Ihres Vortriebs.
