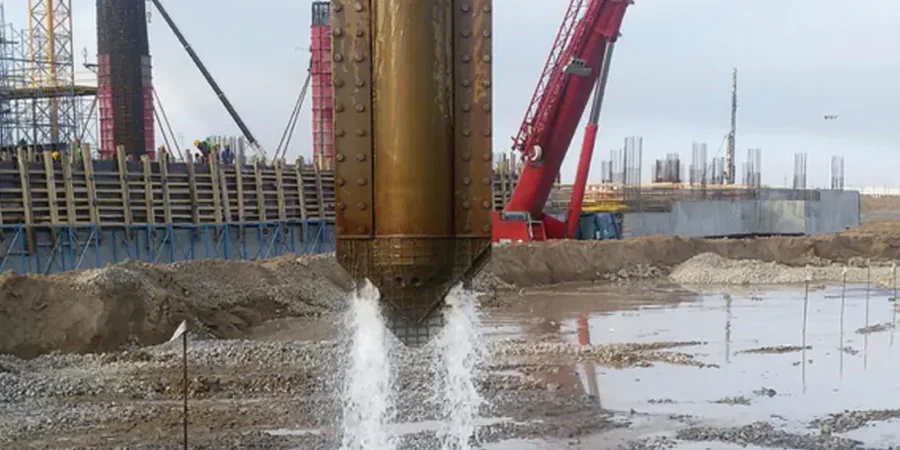

Erlangens Baugrund besteht überwiegend aus den Sandsteinschichten des Keupers, die in den flacheren Tallagen der Regnitz von bis zu 8 Meter mächtigen quartären Talsanden und Auelehmen überlagert werden. Diese heterogene Schichtung erzeugt oft ungleichmäßige Setzungen. Die Bemessung der Rütteldruckverdichtung setzt hier auf eine präzise Rasterplanung der Verdichtungspunkte, um die locker gelagerten Sande bis in Tiefen von 15 Metern homogen zu verdichten. Ein vorgeschalteter CPT-Versuch liefert den Spitzenwiderstand qc und die Mantelreibung fs als direkte Eingangsgrößen für das Verdichtungsraster. In Kombination mit Korngrößenanalysen lässt sich die Verdichtbarkeit des anstehenden Sandes zuverlässig bewerten.
Die exakte Festlegung von Rasterweite und Rüttelenergie auf Basis von Vorerkundungen verhindert ungleichmäßige Setzungen im heterogenen Keuper-Untergrund Erlangens.
Ablauf und Umfang
Lokaler geotechnischer Kontext
Zwischen dem sanddominierten Westen Erlangens und den Auelehmbereichen nahe der Regnitzwiesen liegen Welten. Im Westen genügt oft ein Standardraster mit moderater Energie, um die Setzungsfreiheit zu erreichen. Im Bereich Wöhrmühle dagegen, wo organische Beimengungen im Boden stecken, muss die Rüttelenergie höher angesetzt und das Raster enger gewählt werden. Wird die Bemessung der Rütteldruckverdichtung hier nicht angepasst, bleiben weiche Zonen im Untergrund zurück. Die Folge sind Setzungsmulden in der Gründungsplatte. Das Risiko liegt nicht im Verfahren selbst, sondern in der Übertragung eines Standarddesigns auf einen heterogenen Baugrund ohne Anpassung der Verdichtungsparameter an die lokale Schichtenfolge.
Referenznormen
Die Bemessung der Rütteldruckverdichtung in Erlangen erfolgt unter Zugrundelegung der Normen DIN EN 14731:2005-04, DIN 4094-3 (CPT) sowie DIN 18126 (Lagerungsdichte).
Ergänzende Leistungen
Baugrunderkundung
Festlegung des Erkundungsrasters mittels CPT-Sondierungen zur Ermittlung von Spitzenwiderstand und Mantelreibung in den quartären Talsanden.
Verdichtungsbemessung
Festlegung von Rasterweite, Rütteltiefe, Arbeitsvermögen und Punktenge nach DIN EN 14731.
Qualitätssicherung
Vorher-Nachher-Vergleich der CPT-Diagramme im Rasterkreuz, Dokumentation der erreichten Lagerungsdichte.
Setzungsprognose
Berechnung der Restsetzungen nach Verdichtung unter Berücksichtigung der lokalen Keuperverwitterungshorizonte.
Typische Parameter
Fragen und Antworten
Was kostet die Bemessung einer Rütteldruckverdichtung in Erlangen?
Die Kosten für die vollständige Bemessung inklusive Vorerkundung und Abnahmeprüfung liegen in Erlangen zwischen 1.260 und 5.370 Euro, abhängig von Flächengröße und Tiefenlage.
Bis zu welcher Tiefe ist das Verfahren in den Keupersanden wirksam?
Mit unseren leistungsstarken Rüttlern erreichen wir in den quartären Sanden über dem Keuper Verdichtungstiefen bis zu 15 Metern. Die Tiefenlage der Keuperoberfläche wird vorab per Drucksondierung exakt bestimmt.
Welche Norm ist für die Bemessung maßgeblich?
Die Bemessung erfolgt nach DIN EN 14731:2005-04. Ergänzend ziehen wir die Empfehlungen des Arbeitskreises Baugrunddynamik heran.
Wie wird der Verdichtungserfolg in heterogenen Böden nachgewiesen?
Wir führen vor und nach der Verdichtung CPT-Sondierungen nach DIN 4094-3 durch. Der Nachweis gilt als erbracht, wenn die Zunahme des Spitzenwiderstands im gesamten Raster die Zielvorgabe erreicht.
