Korngrößenanalyse (Siebung + Hydrometer) in Erlangen

In Erlangen begegnen uns immer wieder die gleichen Überraschungen im Baugrund. Die quartären Talfüllungen der Regnitz wechseln auf kurzer Distanz zwischen groben Sandlinsen und weichen Auelehmschichten. Für eine sichere Gründungsbeurteilung reichen einfache Feldansprachen nicht aus. Wir setzen auf die kombinierte Korngrößenanalyse aus Trockensiebung und Aräometerverfahren nach DIN EN ISO 17892-4, um die Kornverteilung lückenlos von der Grobfraktion bis in den Tonbereich zu erfassen. Gerade im Erlanger Osten, wo der Keuper-Sandstein ausstreicht, brauchen Ingenieure verlässliche Sieblinien für die Filter- und Drainagebemessung. Unser Labor verarbeitet gestörte Proben aus Baggerschürfen ebenso wie Kernmaterial aus tieferen Sondierbohrungen, die wir im Stadtgebiet abteufen.

Eine lückenlose Sieblinie von 63 mm bis 0,002 mm ist die Grundlage jeder Filter- und Drainagebemessung im Erlanger Talsand.

Ablauf und Umfang

Ein typischer Fall aus der Praxis: Neubau eines Mehrfamilienhauses nahe dem Burgberg. Der Aushub zeigte einen stark heterogenen Boden – teils sandig-kiesig, teils schluffig. Die Bauüberwachung forderte eine genaue Klassifikation. Unser Team hat die Proben im Labor getrocknet, schonend zerkleinert und den Siebsatz nach DIN ISO 3310-1 von 63 mm bis 0,063 mm abgestuft. Für den Feinkornanteil kam das Aräometer nach der Sedimentationsmethode zum Einsatz. Die Auswertung ergab einen feinsandigen Mittelschluff mit geringer Plastizität, was die ursprüngliche Baugrundannahme korrigierte und zu einer Anpassung der Frostschürze führte. Solche Ergebnisse liefern wir in Erlangen standardmäßig mit Körnungsband und tabellarischer Kornsummenkurve. Die Bestimmung des Ungleichförmigkeitsgrades Cu und der Krümmungszahl Cc erfolgt direkt aus der grafischen Darstellung der Sieblinie und fließt in die Beurteilung der Verdichtungseignung und der Filterstabilität ein.

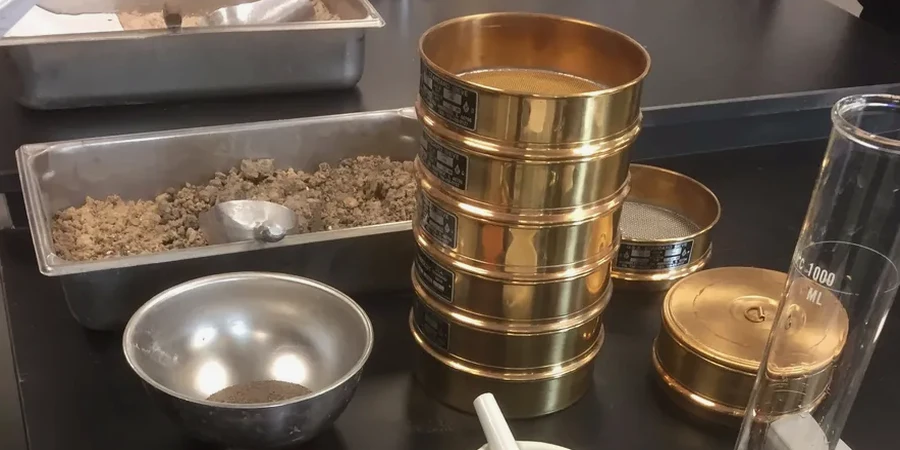

Korngrößenanalyse (Siebung + Hydrometer) in Erlangen – Laborprüfung nach DIN

Lokaler geotechnischer Kontext

Die Bandbreite der Böden in Erlangen ist beachtlich. Im Westen, entlang der Regnitzauen, dominieren bindige Auelehme mit Feinkornanteilen über 60 Prozent. Dort bestimmen wir mit dem Aräometer die Ton- und Schlufffraktionen bis in den kolloidalen Bereich – entscheidend für die Setzungsprognose. Im Süden und Osten der Stadt, wo der Burgsandstein oberflächennah ansteht, haben wir es dagegen mit sandig verwitterten Böden zu tun, deren Sieblinie oft steil verläuft. Ohne eine präzise Korngrößenanalyse läuft man Gefahr, die Tragfähigkeit zu überschätzen oder das Drainagesystem falsch zu dimensionieren. Besonders kritisch wird es bei Mischböden aus Auelehm und eingeschwemmten Sandlinsen: Was im Feld wie ein verdichtungsfähiger Sand aussieht, kann im Labor als frostempfindliche Klasse F3 nach ZTV E-StB eingestuft werden. Ein teurer Fehler, den wir durch unser kombiniertes Prüfverfahren sicher ausschließen.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.vip

Referenznormen

DIN EN ISO 17892-4:2017 (Laborversuche – Bestimmung der Korngrößenverteilung), DIN 18123:2011 (Baugrund – Bestimmung der Korngrößenverteilung), DIN EN ISO 14688-2:2018 (Benennung und Klassifikation von Boden), DIN 18196:2011 (Bodenklassifikation für bautechnische Zwecke), ZTV E-StB 17 (Frostempfindlichkeitsklassen)

Ergänzende Leistungen

Kombinierte Sieb- und Schlämmanalyse

Vollständige Kornsummenkurve vom Grobkies bis zur Tonfraktion. Inklusive Bestimmung von Cu und Cc sowie Bodenansprache nach DIN 18196. Standard für alle Gründungsgutachten in Erlangen.

Reine Siebanalyse (Grob- und Sandfraktion)

Trockensiebung nach DIN EN 933-1 für rollige Böden ab 0,063 mm. Besonders geeignet für die Kontrolle von Frostschutzschichten und Tragschichten im Straßenbau.

Aräometeranalyse (Schlämmverfahren)

Sedimentationsverfahren für bindige Böden mit Korngrößen unter 0,063 mm. Präzise Bestimmung von Schluff- und Tonanteilen für die Beurteilung der Konsistenz und Plastizität.

Typische Parameter

Parameter	Typischer Wert
Prüfnorm	DIN EN ISO 17892-4:2017
Siebsatz	63 mm bis 0,063 mm (quadratische Maschenweite)
Sedimentationsverfahren	Aräometer nach DIN 18123
Probenmenge	ca. 200–500 g Trockenmasse (je nach Größtkorn)
Körnungsband	Vollständige Kornsummenkurve mit Cu und Cc
Bodenklassifikation	nach DIN 18196 und DIN EN ISO 14688
Berichtsformat	Digital (PDF) und als ausgedruckter Laborbericht

Fragen und Antworten

Wie viel Material wird für eine kombinierte Korngrößenanalyse benötigt?

Für eine vollständige kombinierte Analyse nach DIN EN ISO 17892-4 benötigen wir etwa 500 g gestörte Probe, wenn das Größtkorn unter 2 mm liegt. Bei kiesigen Böden mit Größtkorn bis 63 mm erhöht sich die Probenmenge auf rund 5 kg. Die Entnahme erfolgt als repräsentative Mischprobe aus dem Aushub oder Bohrkern.

Was kostet eine Korngrößenanalyse in Erlangen?

Die Kosten liegen je nach Umfang zwischen €110 und €160. Eine reine Siebanalyse für rollige Böden ist ab €110 erhältlich, die kombinierte Sieb- und Sedimentationsanalyse mit Aräometer kostet ab €160. In diesem Preis sind Probenteilung, Trocknung, Siebung, Aräometerversuch und der Bericht mit Kornsummenkurve enthalten.

Welche Normen wenden Sie bei der Korngrößenanalyse an?

Unser akkreditiertes Labor arbeitet nach DIN EN ISO 17892-4:2017 für die kombinierte Analyse. Die Sedimentation erfolgt nach DIN 18123, die Bodenklassifikation nach DIN 18196 und DIN EN ISO 14688. Für die Frostempfindlichkeit ziehen wir die ZTV E-StB 17 heran.

Wofür brauche ich in Erlangen eine kombinierte Sieb- und Aräometeranalyse?

In den quartären Talfüllungen der Regnitz ist eine kombinierte Analyse unverzichtbar, weil sandige und tonige Lagen oft im Dezimeterbereich wechseln. Nur mit der vollständigen Sieblinie können Sie die Verdichtbarkeit, die Frostsicherheit und die Drainageeigenschaften korrekt beurteilen – essenziell für Gründungen, Filteranlagen und den Straßenbau im gesamten Erlanger Stadtgebiet.
