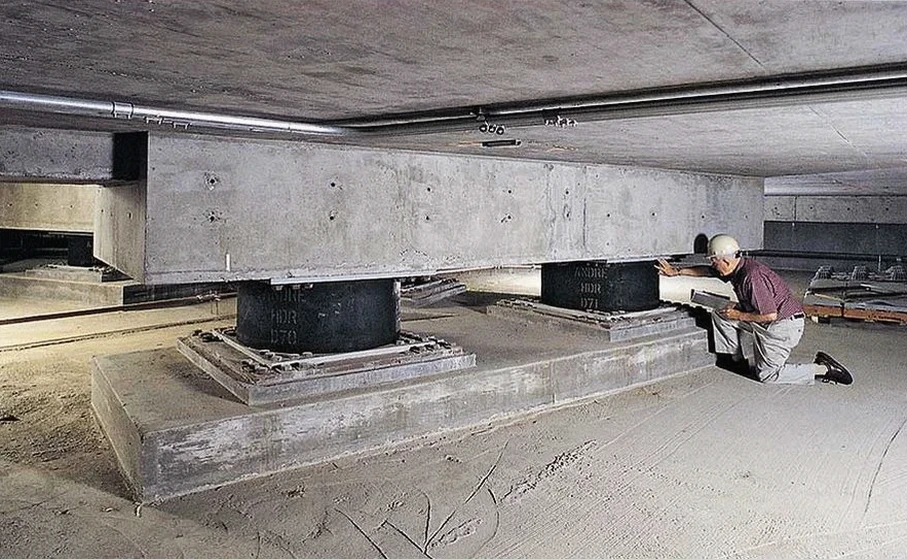

Die geologische Situation im Erlanger Stadtgebiet wird von den heterogenen Schichten des fränkischen Keupers dominiert, dessen Wechsellagerungen aus Sandstein- und Tonsteinbänken bei dynamischer Beanspruchung ein komplexes Antwortverhalten zeigen. Während die Region Mittelfranken seismisch als moderat eingestuft wird, erfordern sensible Infrastrukturen wie die Labore der Siemens Healthineers oder Forschungseinrichtungen der Friedrich-Alexander-Universität eine Bemessung, die weit über die Standardanforderungen der DIN EN 1998-1 hinausgeht. Die Erdbebenisolationsbemessung entkoppelt das Bauwerk vom schwingenden Baugrund durch definierte horizontale Verschiebefugen, die einen Großteil der seismischen Energie absorbieren, bevor sie in die Tragstruktur gelangen kann. In Erlangen kombinieren wir diesen Ansatz bei Bedarf mit einer detaillierten seismischen Mikrozonierung, um die standortspezifische Antwortspektren für die jeweilige Keuper-Fazies präzise zu ermitteln.
Ein korrekt bemessenes Isolationssystem reduziert die Stockwerksbeschleunigungen in Erlangen um 60 bis 80 Prozent gegenüber einer konventionellen Einspannung.
Ablauf und Umfang
Lokaler geotechnischer Kontext
Mit einer Einwohnerzahl von rund 116.000 und einer hohen Dichte an Hochtechnologie-Arbeitsplätzen würde ein unvorhergesehener seismischer Schaden in Erlangen nicht nur bauliche, sondern unmittelbar wirtschaftliche Folgen von überregionaler Tragweite nach sich ziehen. Die größte Gefahr bei unzureichend isolierten Strukturen liegt in der Stockwerksantwort: Während das Tragwerk selbst standsicher bleibt, können empfindliche medizintechnische Großgeräte oder Serverinfrastruktur bereits bei Beschleunigungen von 0,3 g funktionsunfähig werden. Ein zweites Risiko entsteht durch die Exzentrizität zwischen Massenschwerpunkt und Steifigkeitsmittelpunkt, die im isolierten Zustand zu unerwarteten Torsionsschwingungen führt, wenn die Lagersteifigkeiten nicht exakt auf die Massenverteilung abgestimmt sind. Die Erdbebenisolationsbemessung adressiert beide Phänomene, indem sie die Gebrauchstauglichkeit unter Betriebsbeben explizit nachweist und die Lagerpositionen iterativ optimiert.
Referenznormen
DIN EN 1998-1:2010-12 (Eurocode 8, Teil 1), DIN EN 15129:2018-10 (Erdbebenvorrichtungen), DIN EN 1337-3:2005-07 (Elastomerlager), ISO 22762:2018 (Elastomeric seismic-protection isolators)
Ergänzende Leistungen
Nichtlineare Zeitverlaufsberechnung & Lagerauslegung
Wir erstellen ein vollständig nichtlineares FEM-Modell des Tragwerks inklusive der mechanischen Lagerkennlinien. Die Kalibrierung erfolgt anhand standortspezifischer, spektrenkompatibler Beschleunigungszeitverläufe für den Erlanger Untergrund. Sie erhalten einen prüffähigen Standsicherheitsnachweis mit Darstellung der Stockwerksdrifts, der Lagerwege und der Resttragfähigkeit der aufgehenden Konstruktion.
Protokollierung der Lagerprüfung & Einbauüberwachung
Jedes Elastomer- oder Gleitpendellager muss vor dem Einbau einer Typprüfung unterzogen werden, die das volle hysteretische Verhalten gemäß EN 15129 nachweist. Wir übernehmen die ingenieurtechnische Prüfung der Prüfprotokolle und überwachen die lagegetreue, horizontgerechte Versetzung auf den Sockelköchern in Erlangen, um eine ungewollte Vorspannung im System auszuschließen.
Typische Parameter
Fragen und Antworten
Für welche Bauwerksklassen in Erlangen ist eine Erdbebenisolationsbemessung sinnvoll?
Die Bemessung ist nicht an eine pauschale Gebäudeklasse gebunden, sondern an das Schutzziel. In Erlangen rentiert sie sich für Bauwerke mit hohem Schadensfolgepotenzial – Krankenhäuser, Labore mit erschütterungsempfindlichen Geräten, Rechenzentren oder Brückenbauwerke der kritischen Infrastruktur. Auch bei Nachverdichtungsprojekten auf beengten innerstädtischen Grundstücken, wo Verformungen am Nachbarbau zu begrenzen sind, bietet die Isolierung eine wirksame Lösung.
Wie lange dauert die rechnerische Bearbeitung einer Basisisolierung?
Die Bearbeitungsdauer hängt vom Iterationsgrad der Lageroptimierung ab. Eine erste Konzeptstudie mit linearem Antwortspektrumverfahren liegt nach etwa zwei bis drei Wochen vor. Die vollständig nichtlineare Zeitverlaufsberechnung mit drei unabhängigen Akzelerogramm-Sätzen und der iterativen Feinjustierung der Bleikerndurchmesser beansprucht in der Regel fünf bis sieben Wochen. Wir stimmen den Zeitplan frühzeitig mit dem Objektplaner ab, um die Tragwerksplanung der aufgehenden Konstruktion nicht zu verzögern.
Welche Baugrundparameter aus Erlangen fließen in die Isolationsbemessung ein?
Zentral ist die Baugrundklasse nach DIN EN 1998-1, die aus der Scherwellengeschwindigkeit der oberen 30 Meter abgeleitet wird. Im Erlanger Keuper liegen wir typischerweise im Übergang zwischen Baugrundklasse B und C, abhängig vom Verwitterungsgrad der Tonsteinbänke. Zusätzlich benötigen wir die Fundamentverdrehungssteifigkeit aus dem Bettungsmodul, da eine zu weiche Gründung die Isolationseffizienz reduziert. Bei Bedarf veranlassen wir ergänzende geophysikalische Messungen zur präzisen Klassifizierung.
